디지털 가입자 회선

3. 기술 방식

전화는 물리적인 한 쌍의 전선인 국선을 통해 전화 교환국에 연결된다. 국선은 원래 음성 전송을 위해 설계되었지만, 장거리 트렁크가 아날로그에서 디지털로 전환됨에 따라 국선을 통해 데이터를 전달할 수 있다는 아이디어가 나왔고, 이는 DSL 기술로 이어졌다.

국선은 POTS의 3400 Hz 상한선을 훨씬 넘는 주파수를 전달할 수 있으며, 회선의 길이와 품질에 따라 상한선은 수십 메가헤르츠에 달할 수 있다. DSL은 국선의 사용되지 않는 대역폭을 활용하여, 시스템 구성 방식에 따라 10~100 kHz 사이에서 시작하는 4312.5 Hz 너비의 채널을 생성한다. 사용 가능한 채널 풀은 상향 스트림 및 하향 스트림 트래픽을 위한 두 개의 서로 다른 주파수 대역으로 분할되어 간섭을 줄인다. 개별 채널은 본딩되어 각 방향으로 하나씩 두 개의 가상 회로를 구성한다.

DSL 설비를 통한 전송의 기본 기술은 고주파 반송파의 변조를 사용하는 아날로그 신호 전송이다. DSL 회로는 각 끝단에서 모뎀으로 종단되며, 모뎀은 비트 패턴을 특정 고주파 임펄스로 변조하여 반대편 모뎀으로 전송한다. 기존 다이얼업 모뎀과 달리 DSL 모뎀은 4000 Hz에서 최대 4 MHz까지 주파수를 변조한다. 이러한 주파수 대역 분리는 DSL 서비스와 일반전화 서비스(POTS)가 같은 케이블에서 공존할 수 있도록 한다.^[15] 가입자 회로 끝단에 설치된 DSL 필터는 음성 주파수는 통과시키고 고주파 신호는 필터링한다.

3. 1. 전송 방식

3. 2. 변조 방식

• 2B1Q: IDSL, HDSL에 사용된다.^[15]
• CAP: HDSL과 초기 ADSL에 사용되었으나, 현재는 DMT로 대체되었다.^[15]
• TC-PAM: HDSL2, SHDSL에 사용된다.^[15]
• DMT: 직교 주파수 분할 다중화(OFDM)으로도 알려져 있으며, 가장 일반적인 변조 방식이다.^[15]

4. DSL 기술 종류 (xDSL)

DSL 기술은 xDSL이라고도 부르며 여러 종류가 있다.

• 대칭 디지털 가입자 회선(SDSL): 업로드와 다운로드 속도가 같은 xDSL을 통칭한다.
• * ISDN 디지털 가입자 회선(IDSL)
• * 고속 디지털 가입자 회선(HDSL)
• * 고속 디지털 가입자 회선 2/4(HDSL2, HDSL4)
• * 대칭 디지털 가입자 회선(Symmetric digital subscriber line, SDSL)
• * 단일 쌍 고속 디지털 가입자 회선(Single-pair high-speed digital subscriber line, G.SHDSL)
• 비대칭 디지털 가입자 회선(ADSL): 다운로드 속도가 업로드 속도보다 빠른 xDSL을 통칭한다.
• * ANSI T1.413 Issue 2
• * G.dmt
• * G.lite
• * ADSL2
• * ADSL2+
• * VDSL
• * VDSL2
• * G.fast
• * XG-FAST
• 기타
• * 본딩 DSL 링(Bonded DSL Rings)
• * 케이블/DSL 게이트웨이(Cable/DSL gateway)
• * 이더루프(Etherloop)
• * 고속 음성 및 데이터 링크(High-speed voice and data link)
• * 적응형 속도 디지털 가입자 회선(Rate-Adaptive Digital Subscriber Line, RADSL)
• * 유니-DSL(Uni-DSL 또는 UDSL)
• * 하이브리드 액세스 네트워크(Hybrid Access Networks)

5. 구성 요소

'''DSLAM''' (디지털 가입자 회선 접속 다중화 장치)은 통신 사업자 측 장비로, 여러 DSL 회선을 모아 백본망에 연결한다.^[20] 회선 집중국 등에 설치되며, 회선을 모으는 것을 집선(aggregation)이라고 한다. DSLAM은 DSL 모뎀 기능도 갖추고 있어, 가입자 측에서도 DSLAM의 DSL 규격에 맞는 DSL 모뎀을 사용해야 한다.

모뎀은 디지털 신호를 아날로그 신호로, 또는 그 반대로 변환하는 데이터 통신 단말 장치이다. DSL 모뎀은 이러한 변조 및 복조 기능을 수행하여 컴퓨터, 라우터 등의 장비와 통신할 수 있게 한다.

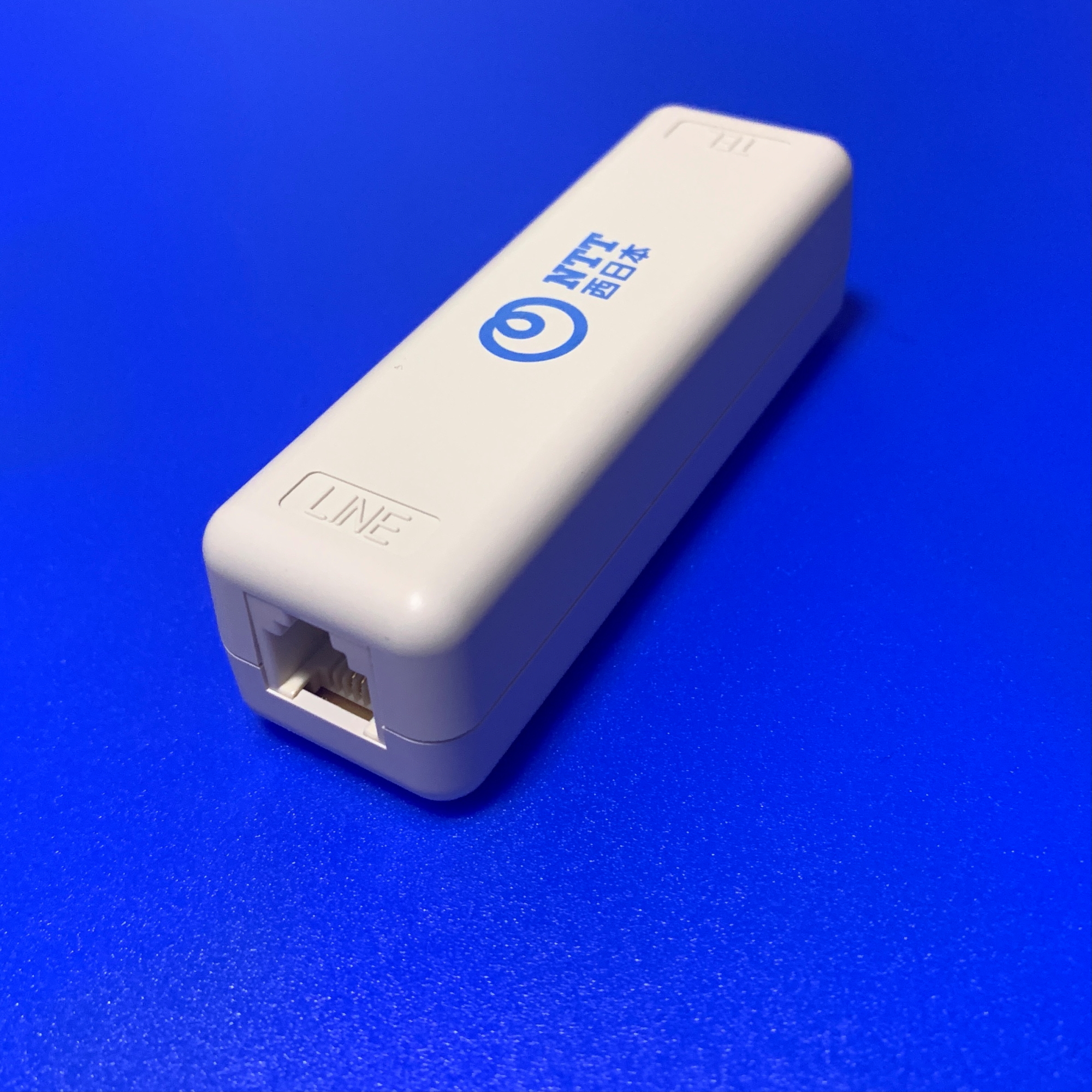

스플리터는 전화 신호와 DSL 신호를 분리하는 장치이다. 아날로그 전화 회선에서 오는 신호를 전화기용 신호와 인터넷 통신을 위한 DSL 모뎀용 신호로 분리하거나 합치는 역할을 한다.^[15]

6. 추가 정보

네이키드 DSL은 가입자망을 통해 DSL 서비스만 제공하는 방식이다. 기존의 전화 음성 서비스를 필요로 하지 않는 고객에게 유용하며, 음성 서비스는 DSL 서비스 위에 (일반적으로 VoIP) 또는 다른 네트워크(예: 이동통신)를 통해 제공된다. 미국에서는 일반적으로 비결합 네트워크 요소(UNE)라고 부르며, 호주에서는 조건 없는 가입자망(ULL)으로 알려져 있다.^[16] 벨기에에서는 "raw copper"라고 하고, 영국에서는 단일 주문 GEA(SoGEA)라고 한다.^[17]

미국에서는 2004년 퀘스트 커뮤니케이션즈(Qwest)가 제공하기 시작하면서 다시 주목받기 시작했고, 이어 스피키지(Speakeasy)가 뒤따랐다. AT&T와 SBC 커뮤니케이션즈의 합병^[18] 및 베라이즌과 MCI의 합병^[19]의 결과로, 해당 전화 회사들은 소비자에게 네이키드 DSL을 제공해야 할 의무가 있다.

NTT 서일본은 2002년 6월 1일부터, NTT 동일본은 2002년 12월 16일부터 Bフレッツ(B-Flets) 아파트형에서 VDSL을 제공하기 시작했다. 초기에는 하향 50Mbps, 상향 10Mbps였으나, NTT 동일본은 2004년 5월 27일부터 하향 100Mbps로 고속화했다. NTT는 2020년대에도 G.fast 등의 신기술로 전환하지 않고 VDSL 기술을 계속 사용하고 있다.^[42][43][44]

NTT 동일본은 2023년 10월 23일부터 광배선 방식이 설치된 아파트에서 VDSL 배선 및 LAN 배선의 신규 신청 접수를 중단했고,^[45] 2024년 10월 24일부터는 광배선 방식이 없는 경우에도 이용자가 없는 아파트의 VDSL 배선 및 LAN 배선을 철거한다.^[46] VDSL에서 광배선으로 전환이 불가능한 경우도 있지만, 가능하다면 전환을 권장하고 있다.^[47]

6. 1. Naked DSL

6. 2. VDSL 관련 추가 정보 (일본어 문서 참고)
